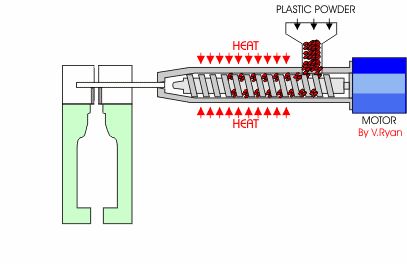

1.料筒溫度：

熔料溫度是很重要的，所用的射料缸溫度只是指導(dǎo)性。熔膠溫度可在射嘴處量度或使用空氣噴射法來量度。射料缸的溫度設(shè)定取決于熔膠溫度、螺桿轉(zhuǎn)速、背壓、射料量和注塑件周期。您如果沒有加工某一特定級(jí)別塑料的經(jīng)驗(yàn)，請(qǐng)從最低的設(shè)定開始。
為了便于控制，射料缸分了區(qū)，但不是所有都設(shè)定為相同溫度。如果運(yùn)作時(shí)間長(zhǎng)或在高溫下操作，請(qǐng)將第一區(qū)的溫度設(shè)定為較低的數(shù)值，這將防止塑料過早熔化和分流。注塑件開始前，確保液壓油、料斗封閉器、模具和射料缸都處于正確溫度下。
2.熔料溫度：
熔體溫度對(duì)熔體的流動(dòng)性能起主要作用，由于塑膠沒有具體的熔點(diǎn)，所謂熔點(diǎn)是一個(gè)熔融狀態(tài)下的溫度段，塑膠分子鏈的結(jié)構(gòu)與組成不同，因而對(duì)其流動(dòng)性的影響也不同，剛性分子鏈?zhǔn)軠囟扔绊戄^明顯，如PC、PPS等，而柔性分子鏈如：PA、PP、PE等流動(dòng)性通過改變溫度并不明顯，所以應(yīng)根據(jù)不同的材料來調(diào)校合理的注塑件溫度。
3.模具溫度：
有些塑膠料由于結(jié)晶化溫度高，結(jié)晶速度慢，需要較高模溫，有些由于控制尺寸和變形，或者脫模的需要，要較高的溫度或較低溫度，如PC一般要求60度以上，而PPS為了達(dá)到較好的外觀和改善流動(dòng)性，模溫有時(shí)需要160度以上，因而模具溫度對(duì)改善產(chǎn)品的外觀、變形、尺寸，膠模方面有不可抵估的作用。
4.注射壓力：

熔體克服前進(jìn)所需的阻力，直接影響產(chǎn)品的尺寸，重量和變形等，不同的塑膠產(chǎn)品所需注射壓力不同，對(duì)于像PA、PP等材料，增加壓力會(huì)使其流動(dòng)性顯著改善，注射壓力大小決定產(chǎn)品的密度，即外觀光澤性。它沒有固定的數(shù)值，而模具填充越困難，注塑件壓力也增大。

注塑件保護(hù)膜，歡迎垂詢【400-6666-322】
